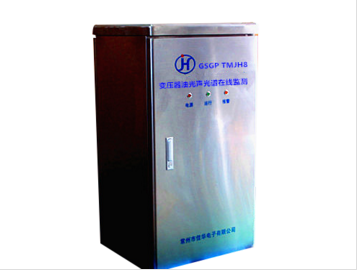

GSGP-JH8型变压器油光声光谱在线监测系统


设备概况

一、概述

  GSGP-JH8型变压器油光声光谱在线监测系统用于电力变压器油中溶解气体的在线分析与故障诊断,适用于110kV及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。GSGP-JH8型变压器油光声光谱在线监测系统可定量、自动、快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率,并通过故障诊断专家系统早期预报设备故障隐患信息,避免设备事故,减少重大损失,提高设备运行的可靠性。该系统作为油光声光谱在线监测领域的权威产品,为电力变压器实现在线远程DGA分析提供稳定可靠的解决方案,是电力系统状态检修制度实施的有力保障。

二、系统组成及工作原理

系统组成:
  GSGP-JH8型变压器油光声光谱在线监测系统由现场监测单元(光声光谱数据采集器)、主站单元(数据处理服务器)及监控软件组成。现场监测单元即光声光谱数据采集器由油样采集单元、油气分离单元、气体检测单元、数据采集单元、现场控制处理单元、通讯控制单元及辅助单元组成。其中辅助单元包括变压器接口法兰、油管及通信电缆等。 其组成示意图如下图所示:

工作原理:
GSGP-JH8型变压器油光声光谱在线监测系统工作时,采用真空差压方式将变压器油吸入到油样采集单元中,通过油泵进行油样循环;油气分离单元快速分离油中溶解气体至气室,内置的微型气体采样泵把分离出来的气样输送到光声光谱气室内;数据采集单元完成AD数据的转换和采集,嵌入式处理单元对采集到的数据进行存储、计算和分析,并通过RS485转以太网将数据上传至数据处理服务器(安装在主控室), 由GSGP-JH8状态监测软件进行数据处理和故障分析。如图所示

变压器油光声光谱在线监测系统/电抗器油色谱在线监测产品/油色谱在线监测系统/油色谱在线监测装置
